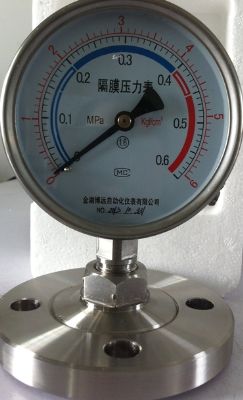

隔膜压力表

隔膜压力表
BY-YMF系列隔膜压力表，主要部件隔膜连接体采用ICrl8Ni9Ti不锈钢材料，并根据被测介质的要
求在其体内充以适当的工作液（甘油或硅油）已达到压力表的防震目的，此仪表广泛应用在化学工业、食品工业、原子能工业中测量腐蚀性较强、粘度较大、易结晶介质的压力。
主要技术指标：
1、精度等级：
1．6级；2．5级
2、测量范围： （Mpa）
0-0.1 0-0.16 0-0.25 0-0.4
0-0.6 0-1 0-1.6 0-2.5
0-4 0-6 0-10 0-16
0-25 0-40 0-60
-0.new-0 -0.new-0.06 -0.new-0.15 -0.new-0.3
-0.new-0.5 -0.new-0.9 -0.new-1.5 -0.new-2.4
（特殊规格，请在订货时注明）
3、隔膜材料：SUS316、SUS316L、蒙乃尔合金、
纯钛、纯钽。OCrl8Nil2M02Ti、哈氏合金C、 PTFE （四氟）
4、隔膜连接体内部填充工作液：
（1）甘油
（2）硅油
（3）根据用户需求填充。
5、工作条件：
（1）温度：环境温度：—25—55℃
                       被测介质温度：—25—80℃ （可接受特殊订购）
（2）工作压力：静负荷：用至测量上限值3／4
                              交变负荷：用至测量上限值的2／3
                              短时压力：用至测量上限值
6、连接尺寸：
（1）镙纹连接：M20X1.5、（G3／8" G1／2" NPTl／2"．．．．．）
（2）法兰连接：
标准：GB9112—9131—88
机械工业部标准JB／T74—90=94《平焊钢法兰》
可根据用户特殊需要生产
7、指示仪表外径：
Φ100mm        Φ150mm
