概述

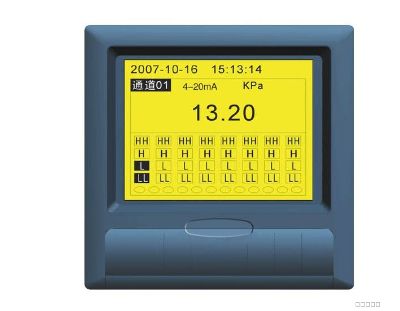

BY-XJ-4000  12路有效输入黄屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热等阻等信号。具有传感器隔离配电输出、继电器报警出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

功能特点

1. 5.1英寸160×128点阵式图形液晶显示，LED背光。

2. 屏幕对比度可以自由调节；

3. 高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警；

4. 采用超新大规模集成电路，国际名厂元器件精心设计；

5. 大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

6. 全隔离有效输入，可输入多种信号，无需跳线，通过软件组态即可；

7. 工程量显示数值范围宽，可显示5位数值：-9999～19999；

8. 支持真空度科学计数法显示；

9. 中文莱单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全。

10. 报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录超近的15条报警信息；

11. 使用USB2.0接口转存和备份历史记录，支持256M、512M、1 G优盘；

12. 标准串行通讯接口：RS-485和RS-232C；

13. 支持标准Modbus RTU通讯协议，除支持本公司ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件，无需专用驱动；

14. 可外接微型打印机，支持手动打印、定时自动打印，满足用户现场打印的需要；

15. 集成硬件实时时钟，掉电情况下时钟也能准确运行；

16. 新型开关电源，85VAC～265VAC范围内正常工作；

17. 提供变送器+24VDC隔离配电。

18. 补偿模型丰富，可对液体、一般气体、蒸汽、天然气等多种介质进行补偿。

19. 小流量补足计量功能，仪表掉电后按设定值进行补偿。

20. 提供8小时班报，1 2小时班报，日报表、月报表。可自由设定结算时间。

21. 当温度传感器、压力传感器发生故障时，会自动改用设定温度，压力计算补偿量。

22. 具有掉电记录功能，记录仪表上电，停电时间，显示累计停电时间，防止用户停电窃汽。

23. 全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作。

主要技术指标

全隔离有效输入：1～12通道信号输入，通道间全隔离，隔离电压＞400V

     配电：4组24VDC输出，输出电流60 mA/组   12路可组态继电器触点输出，触点容量为3A、250VAC（阻性负载）默认为常开触点。超多4路模拟量输出（变送输出或PID输出），4-20mADC,负载电阻﹤600Ω

蒸汽：根据蒸汽密度表格查询蒸气密度，补偿蒸汽的质量流量。

      压力范围0.1～22MPa         温度范围0～600℃

水：根据水密度表格查询水密度，补偿水的质量流量

      温度范围0～150℃

                  波特率：1200、2400、1800、9600、19200、38400、57600

                  打印接口：RS232C直接连接串行微型打印机

         记录间隔：1、2、5、10、15、30、60、120、240秒可选。

         纪录长度：72小时/笔（记录间隔1秒）～720天/笔（记录间隔4分）
