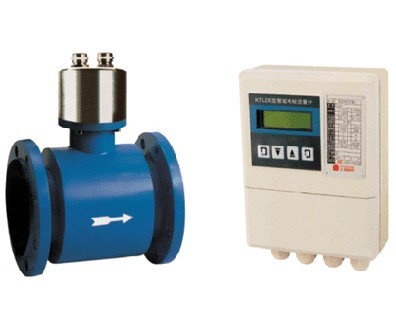

分体式电磁流量计

品牌 博远 型号 BY-xDE

类型 电磁流量计 测量范围 0.3new-191037.6m3/h

精度等级 0.5,1.0 公称通径DN 6-2600mm

适用介质 导电液体 工作压力 4.0MPa

工作温度180(℃)

产品特点: 转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接称为分体式电磁流量计



  BY-xDE系列分体式智能电磁流量计采 用超新技术,利用恒流低频三值矩形波或双频矩形波励磁,既有矩形波磁场的优点,又克服了正弦波磁场的缺点;还可以消除电源电压波动、电源频率变化及励 磁线圈阻抗变化所造成的误差;并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。

      智能电磁流量计测量原理是基于法拉第电磁感应定律,智能型电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器可以与传感器组合连接在一起称为一体型电磁流量计,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接称为分离型电磁流量计。传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。智能型电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。

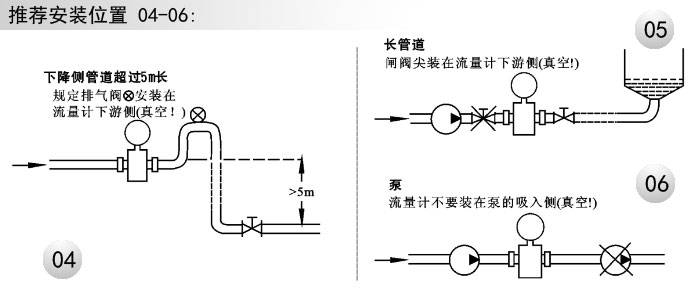

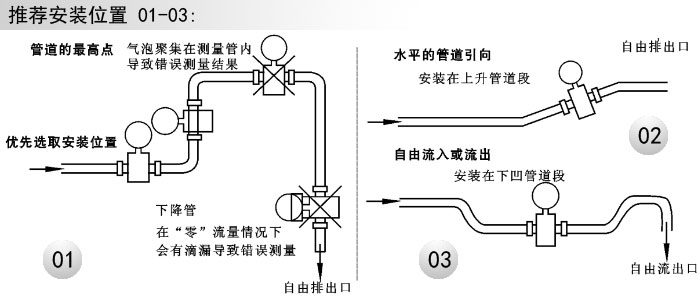

分体式电磁流量计推荐安装方式(图):

分体式电磁流量计相关技术参数表:
公称通径(mm)
(特殊规格可定制)
管道式四氟衬里:DN10~DN600
管道式橡胶衬里:DN40~DN2200
流动方向
正,反,净流量
量程比
150:1
重复性误差
测量值的±0.1%
精度等级
管道式:0.5级,1.0级

被测介质温度
普通橡胶衬里:-20~+60℃
高温橡胶衬里:-20~+90℃
聚四氟乙稀衬里:-30~+100℃
高温型四氟衬里:-20~+180℃

额定工作压力
(高压可定制)
DN10-DN150:≤1.6MPa
DN200-DN350:≤1.0MPa
DN400-DN1000:≤0.6MPa
DN450-DN2200:≤0.25MPa
流速范围
0.1-15m/s
电导率范围
被测流体电导率≥5μs/cm
信号输出
4~20mA(负载电阻0~750Ω),脉冲/频率,控制电平
通讯输出
RS485,MODBUS协议,HART协议
供电电源
AC220V或DC24V
要求直管段长度
上游≥5DN,下游≥2DN
连接方式
流量计与配管之间均采用法兰连接,符合国标GB/T9115.new-2000
防爆等级
ExdeiallBT4-T6
防护等级
IP65,特殊订制超高可达IP68
环境温度
-25~+60℃
相对温度
5%~95%
消耗总功率
小于20W
分体式电磁流量计性能仪表特点:
■全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1;
■超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好;
■采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低;
■采用SMD器件和表面贴装(SMT)技术,电路可靠性高;
■管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失;
■在现场可根据用户实际需要在线修改量程;
■测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关;
■高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂;
■具有RS485、RS232、Hart和Modbus等数字通讯信号输出;(选配)
■具有自检与自诊断功能;
■小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配);
■内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间。(选配);
■红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)。
BY-xDE分体式电磁流量计选型表:
型 号
代码
说 明
BY-xDE-

智能电磁流量计
通径
□□□
6-2200mm
结构形式
S
一体型
L
分体型

电极材料
M
不锈钢
T
Ti(钛)
D
Ta(钽)
H
哈氏合金
P
Pt铂
N
Ni镍

输出方式
0
无输出
1
4-20mA/new-5KHz
2
4-20mA

衬里材料
X
橡胶
F
聚四氟乙烯
P
聚乙烯
J
聚氨酯橡胶
就地显示
0
无就地显示

1
就地显示

通讯方式
0
无通讯
1
RS485
2
RS232
3
Modbus
4
Hart

接地环
0
无接地环
1
有接地环
2
有接地电极
上限流量
(n)
上限流量(量程)m3/h
仪表口径的确定:
内径(mm)
10
15
20
25
32
40
50
65
Qmin(m3/h)
0.05
0.1
0.3
0.4
0.8
1.2
2
3
Qmax(m3/h)
3.5
8
15
22
35
55
95
150
内径(mm)
80
100
125
150
200
250
300
350
Qmin(m3/h)
5
8
12
18
25
35
50
60
Qmax(m3/h)
220
350
550
800
1400
2200
3200
4500
内径(mm)
400
450
500
550
600
700
800
900
Qmin(m3/h)
80
120
180
230
300
400
500
600
Qmax(m3/h)
5500
7500
9000
11000
13000
16600
21700
27468
内径(mm)
1000
1100
1200
1400
1600
1800
2000
2200
Qmin(m3/h)
800
1000
1200
1600
2100
2700
3300
4000
Qmax(m3/h)
33900
41000
48800
66400
86800
109000
135000
164000
衬里材料的确定:
内衬材料
名称
符号
性能
超高工作温度
适用液体
橡胶
氯丁橡胶
CR
耐磨性中等,耐一般低浓度的酸碱盐的腐蚀
<60℃
自来水、工业用水、海水
聚氨酯橡胶
PU
极好的耐磨性能,耐酸碱性能较差
<60℃
纸浆、矿浆等浆液




氟塑料
聚四氟乙烯
F4或PTFE
化学性能很稳定,耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀
<160℃
腐蚀性强的酸碱盐液体
聚全氟乙丙烯译名:
特氟隆FEP
F46或FEP
化学性能等同于F4
抗压、抗拉强度优于4
<120℃
腐蚀性的酸碱盐液体
四氟乙烯和乙烯的共聚物
F40或ETFE
化学性能等同于F4
抗压、抗拉强度优于4
<120℃
腐蚀性的酸碱盐液体

塑料
聚乙烯
PO
耐稀酸、碱、盐的腐蚀
<60℃
耐酸碱盐液体的污水
聚苯硫醚
PPS
耐稀酸、碱、盐的腐蚀
<100℃
耐酸碱盐液体的污水
电极、接地环材料的确定:
材料
耐腐蚀性能
316L
适用:1.生活用水,工业用水,原水井水,城市污水
2.弱腐蚀性酸、碱、盐溶液
哈氏合金B
适用:1.盐酸(浓度小于10%)等非氧化性酸
2.氢氧化钠(浓度小于50%),一切浓度的氢氧化钠碱溶液
3.磷酸,有机酸
不适用:硝酸
哈氏合金C
适用:1.混酸和铬酸与硫酸的混合溶液
2.氧化性盐类如Fe+++、Cu++、海水
3.磷酸,有机酸
不适用:盐酸
钛(Ti)
适用:1.盐,如:⑴ 氯化物(氯化物/镁/铝/钙/铵/铁等)
⑵ 钠盐、钾盐、铵盐、次铝酸盐、海水
2.浓度小于50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液
不适用:盐酸、硫酸、磷酸、氢氟酸等还原性酸
钽(Da)
适用:1.盐酸(浓度小于40%),稀硫酸和浓硫酸(不包括发烟硫酸)
2.二氧化氯,氯化铁、次氯酸、氰化钠、乙酸等
3.硝酸(包括发烟硝酸)等氧化性酸,温度低于80℃的王水
不适用:碱、氢氟酸
铂(Pt)
适用:几乎所有的酸、碱、盐溶液(包括发烟硫酸、发烟硝酸)
不适用:王水、铵盐
碳化物
适用:纸浆、污水、能抗固体颗粒干扰
不适用:无机酸、有机酸、氯化物
